罗茨风机安装图解步骤拆解图：

罗茨风机结构介绍：

罗茨风机主要由以下几部分组成，

①电机

②主机

③底座

④消音器

⑤附件有：压力表，安全阀，皮带罩，三角皮带。

罗茨风机的安装也是非常简单，电机和主机以及底座部分厂家出厂前会安装好，然后为了方便运输，最后只剩下两个长筒消音器部分未安装，这样减就少了货物的空间占比。下面我们来讲解一下怎么安装罗茨风机：

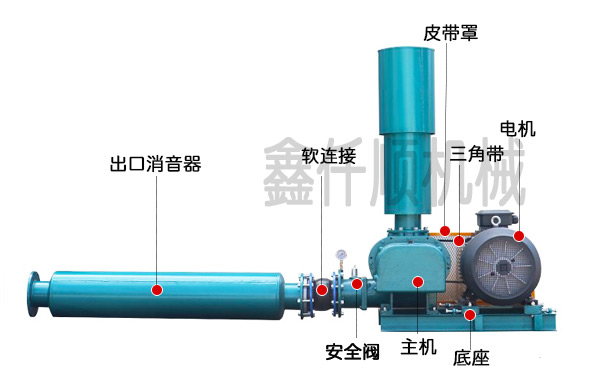

罗茨风机的结构安装其实没想象之中的那么复杂，它结构非常简单，安装也是非常的简便，下面即是罗茨风机的安装结构图，我们就能够一目了然了，如果您是没有一点机器设备基础的师傅，也能根据下图给组装出来，但是不同型号的罗茨风机可能会略有不同，这样我们可根据实际情况有所调整，那么在组装之前先询问罗茨风机厂家安装以及使用方法，一般情况下，都会有罗茨风机安装说明书随机发货到您手中，可以根据罗茨风机说明书来安装。

接下来我们先来了解一下罗茨风机的工作原理，罗茨风机是一种容积式的鼓风机，通过一队转子的啮合，让进气口隔开，转子由一对同步齿轮转动，做与之相反的运动，把吸入的气体气体无内压的从吸气口推至排气口，气体到达排气口的瞬间，因排气侧高压气流的回流而被加压，从而完成气体输送。

那么我们如何来安装罗茨风机呢？只需要吧两个消音器按照上图所示的位置组装起来就可以了，一般用于鱼塘的罗茨风机会在出气口接入通气管。如果作为气力运输设备则出气口对着供料器。除此，罗茨风机还可以作为抽真空的设备，但是接入方法正好相反。
